Функциональные возможности:
|
Наименование
|

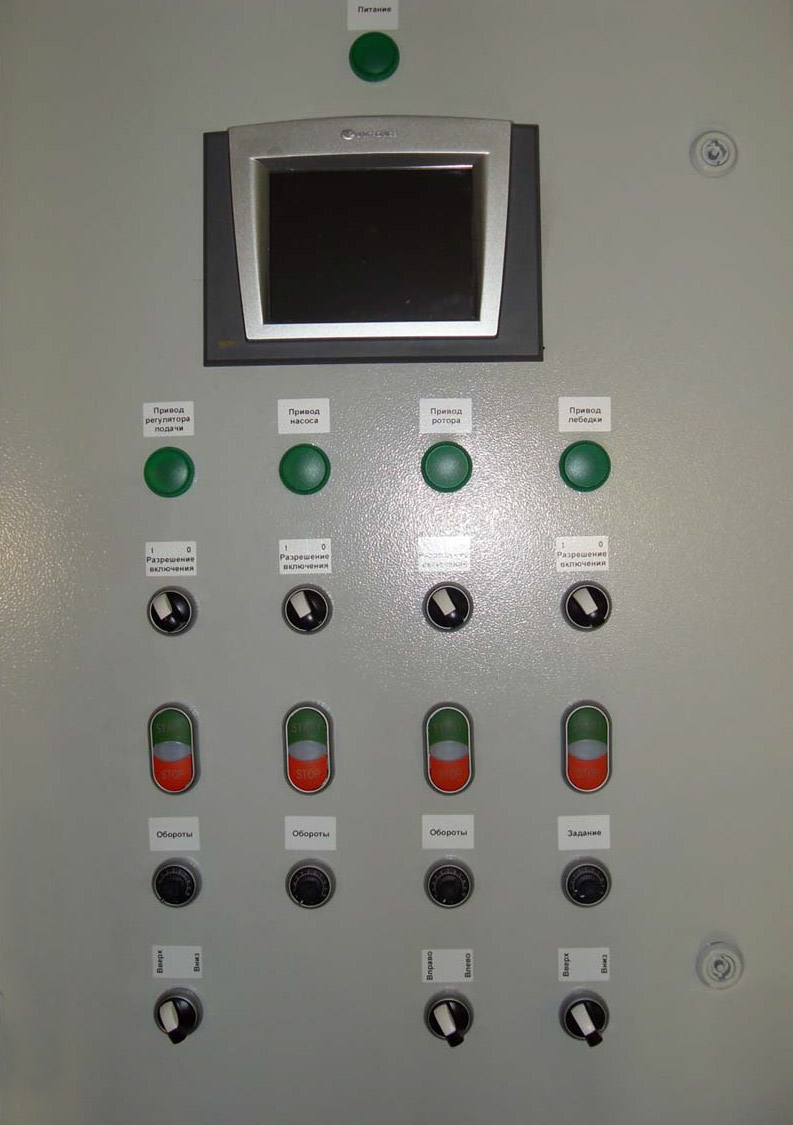

ПУ ПБР
|
|---|---|
|
Диагональ экрана
|
5,7…12,2 дюйма в зависимости от выбора типа контроллера
|
|
Разрешение экрана
|
От 230х240 до 800х600 в зависимости от типа выбранного контроллера
|
|
Степень защиты
|
IP66
|
|
Способ подключения к установке
|
Промышленные электротехнические разъемы, быстрая замена
|
|
Количество контролируемых параметров
|
Более 35
|
| Контролируемые параметры |
Нагрузка двигателя лебедки (момент, скорость, ток и т.д.) мониторинг и управление.
Нагрузка двигателя ротора (момент, скорость, ток и т.д.) мониторинг и управление.
Нагрузка двигателя бурового насоса (скорость, ток и т.д.) мониторинг и управление
Скорость вращения шпинделя бурового снаряда (об/мин.).
Текущее усилие на забой, из расчета запомненного веса и текущего.
Давление масла 1.
Давление масла 2.
Давление масла в контуре тормоза.
Давление бурового насоса.
Температура масла в баке
Уровень масла в баке.
Управление муфтой сцепления
Управление и состояние ротора
Положение муфты сцепления
Управление и состояние разгрузочного клапана
Управление и состояние аварийного тормоза
Управление и состояние тормоза лебедки
Управление режимом «свободный спуск»
Контроль скорости бурения
Контроль всех узлов и агрегатов силового шкафа
|
|
Возможность управления усилием на забой в автоматическом режиме
|
Да
|
|
Возможность дистанционной передачи данных с карты памяти
|
Да (модуль Wi-Fi устанавливается в ПУ по запросу заказчика)
|
|
Управление моментом и скоростью подачи
|
Да
|
Особенностью данной установки является электрический привод всех основных узлов установки (лебедки, ротора и регулятора подачи), автоматизированное управление гидросистемой буровой установки.
В состав системы управления включены преобразователи частоты Danfoss, 110кВт (2 шт.), 37кВт и 7,5кВт.
В совокупности с остальными элементами (датчиками давления, температуры, энкодерами и т.д.) СУ обеспечивает полноценное автоматизированное управление процессом бурения при помощи уникальных алгоритмов, разработанных специалистами АО ТЭТ-РС.
Управление процессом бурения (подачи) производится промышленным джойстиком производства компании Sauer-Danfoss, связанным с контроллером пульта управления цифровым протоколом.
